QDT潜水搅拌机推流器

QDT型低速推流器概述

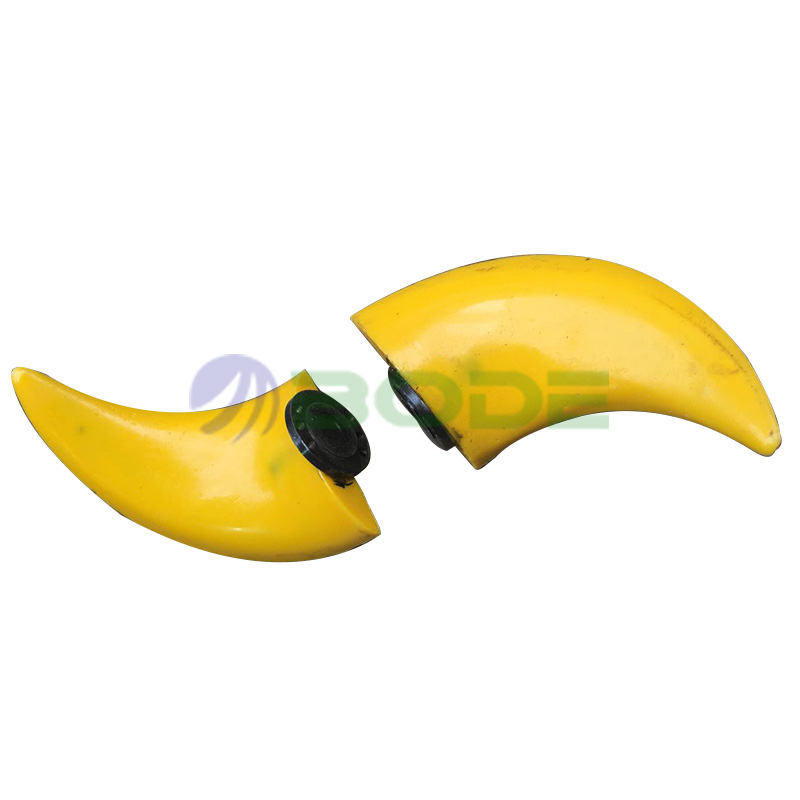

QDT低速推流器，发明人：强仕林（QDT)。在水处理工艺流程中，广泛应用于氧化沟推流，各类生化池的搅拌，同时也可用于河流防冻，景观水循环等。低速推流器由潜水电机、减速装置、叶轮和安装系统等组成。其特点是配套功率小（1.5~7.5Kw），转速低（36~135r/min），叶桨直径大（1000~2500mm），低速旋转，产生大体积流场，服务范围广。后掠式香蕉型叶桨设计，具有自洁功能，采用聚氨酯或铝合金材质精铸成型，具有重量轻，强度高，耐腐蚀等优点，其 的摩擦性能，可保证在低转速的运动状态下于液体产生良好的阻尼效果，从而创建出柔和的水流。该系列产品除了具有推流和创建水流的作用外还具搅拌功能。

QDT型低速推流器应用范围：
潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作用，改变水体质量，增加水中含氧量，阻止悬浮物沉积。

QDT型低速推流器型号参数
型号： QDT型
口径： 10-100mm
压力： 30m
材质：铸铁，不锈钢304.316.304L.316L
类别： 排污泵

QDT型低速推流器使用条件
搅拌机在下列条件下应能正常连续运行：
1.高介质温度不超过40℃；
2.介质的PH值在5～9之间；
3.液体密度不超过1150kg/m3；
4.长期潜水运行，潜水深度一般不超过10m。

QDT型低速推流器性能参数:
潜水搅拌机在额定电压为380伏,频率为50Hz的性能参数如下表：

1、上表混合搅拌系列中，“重量”一列所标的数值为含导流罩的重量；
2、电机绕组绝缘等级：F级，防护等级：IP68，电机工作制式：24小时连续工作。

QDT型低速推流器选型参考:
潜水搅拌机的选型是一项比较复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求，搅拌机选型的佳流速应保证在0.15~0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前，首先要确定潜水搅拌机运用在什么场所，如：污水池、污泥池还是生化池；其次是介质参数，如：悬浮物含量、温度、PH值等；还有水池的形状，水深甚至安装方式等都将对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。
为了满足在不同环境下都能达到佳的搅拌功能，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务。

潜水搅拌机可以有多种安装方式，这里提供四种通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特别设计。

注：
1、潜水搅拌机的专用安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；
2、安装系统I-1只适用于池深<4m，机型为QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向调节角度；当池深>4m时，应选用安装系统I-2型。
3、安装系统II、III导杆可沿水平方向绕导杆轴线旋转，大转角为±60°；
4、当H>4m时需，在导杆中间添加一支撑架；
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，无需预留孔；
6、客户定货时，请提供池深H及池型图，以便确定导杆尺寸和支撑架个数；
7、安装系统材质采用不锈钢和碳钢防腐可供选择；
8、多台搅拌机可共用一套起吊系统。

QDT型低速推流器运行模式:
        潜水搅拌机的安装定位对其搅拌效果有很大的影响，为了达到事半功倍的运行效果，我们建议用户按照专业设计人员的要求去做，要充分考虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况，尽量减少短路循环和死角的产生，避免与池壁的撞击而降低流速。参照下面的运行模式图，可帮助您合理选择搅拌机和安装形式。
