产品名称：QJB-W型潜水污泥回流泵
产品型号：QJB-W型潜水污泥回流泵
联系人：金先生
E-MAIL：84632643@qq.com
电话：0086-577-67952186
0086-577-67952187
传真：0577-67952187
Q Q：84632643,356329239
产品使用条件:
1.连续运行时，介质温度不高于40℃
2.介质PH值为5-9。
3.最大潜没深度1 0m
二、QJB-W型潜水污泥回流泵结构介绍
专门设计的装置部件和设备备件使污泥回流泵达到最佳性能。
电缆：电缆采用特制水密电缆；
接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
密封：静密封为0型密封圈。轴密封为机械密封，将油室与周围介质隔离；
轴承：采用进口轴承，设计使用寿命可达1000小时以上；
油室：油用于润滑和冷却机械密封摩擦，并隔离渗透液；
叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能
进口锥管：进口锥管的目的是为了形成最好的流动状态；
排出接头：排出接头用于将进口锥管固定在出水管上；
引导装置：引导装置由两根管子(导管)和上方导管夹具所组成。
三、QJB-W型潜水污泥回流泵产品特点按微扬程大流量专门设计，效率高；
抗堵塞、缠绕，使用可靠；
采用最新的密封材料，可以安全连续运行1000小时以上；
结构紧凑，安装维修方便；
主机采用；中压成形结构，体积小，精度高，耐腐蚀无噪音；
内设漏电漏水及电机过载保护(报警)装置，确保产品安全与可靠。
四、QJB-W型潜水污泥回流泵技术性能表|
型号 |
电机功率(Kw) |
额定电流(A) |
叶轮直径(mm) |
防护等级 |
绝缘等级 |
公称直径中(m) |
|
0JB—W1.5 |
1.5 |
5.2 |
400 |
IP168 |
F |
400 |
|
QJB—W2.5 |
2.5 |
7 |
400 |
IP168 |
F |
400 |
|
QJB—W4 |
4 |
14 |
615 |
IP168 |
F |
600 |
|
QJB—W5 |
5 |
18.2 |
615 |
IP168 |
F |
600 |
|
QJB—W7.5 |
7.5 |
20 |
615 |
IP168 |
F |
600 |
|
QJB—W10 |
10 |
32 |
615 |
IP168 |
F |
600 |

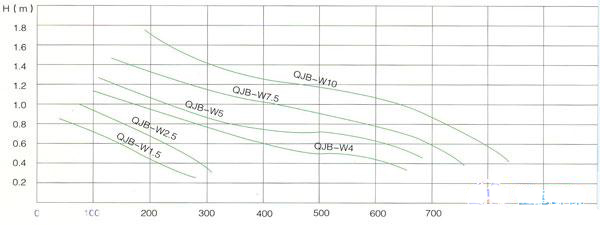

五、QJB-W型潜水污泥回流泵性能曲线图
六、QJB-W型潜水污泥回流泵安装：
正确安装使用是QJB-W型污泥回流泵能长久、正常运转的基本保证。
污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可以迅速提升设备进行检查和维护。

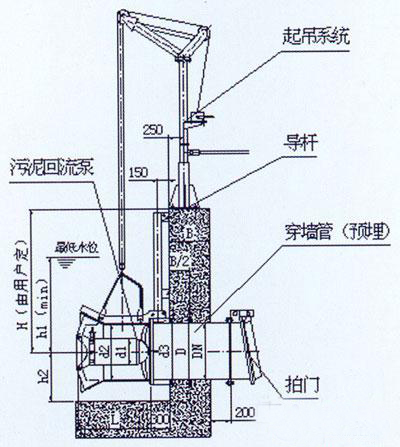

七、QJB-W型潜水污泥回流泵产品安装尺寸
|
型号 |
d1 |
d2 |
d3 |
D |
DN |
L |
h1 |
h2 |
B |
|
QJB-W1.5 |
195 |
440 |
520 |
600 |
400 |
680 |
750 |
350 |
由用户决定 |
|
QJB-W2.5 |
195 |
440 |
520 |
600 |
400 |
680 |
750 |
350 |
|
|
QJB-W4 |
273 |
645 |
725 |
800 |
600 |
930 |
1200 |
550 |
|
|
QJB-W5 |
273 |
645 |
725 |
800 |
600 |
930 |
1200 |
550 |
|
|
QJB-W7.5 |
300 |
645 |
725 |
800 |
600 |
930 |
1200 |
550 |
|
|
QJB-W10 |
300 |
645 |
725 |
800 |
600 |
930 |
1200 |
550 |
