图解潜水曝气机工作过程

    潜水曝气机属于水下曝气设备，如图1所示，由潜水泵和射流泵两大部分组成，射流泵部件又由喷嘴、消声器、进气管、混气窒、扩散管等零件组成，它在水体底层或中层充入空气，与水体充分均匀混合，完成氧的气相到液相的转移。

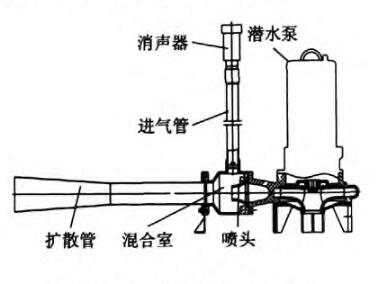

图1 潜水曝气机结构

    潜水曝气机采用了射流泵的原理，射流泵的结构虽然简单，但其中的流动却非常复杂，特别是液气射流泵，其中的丽相流动是一个非常复杂的过程，从喷嘴出口到喉管出口，其流动形态发生了很大的变化起初气液两相都是连续相，然后液体射流破碎，气体保持为连续相而液体成为分散相，然后液滴不断融合，液体又变成了连续相，气体成了分散相（液体巾的气泡），这样的流动过程，就是潜水曝气机的整个工作过程。
